Какова роль сервосистемы в технологии блочных станков Zenith в Германии?

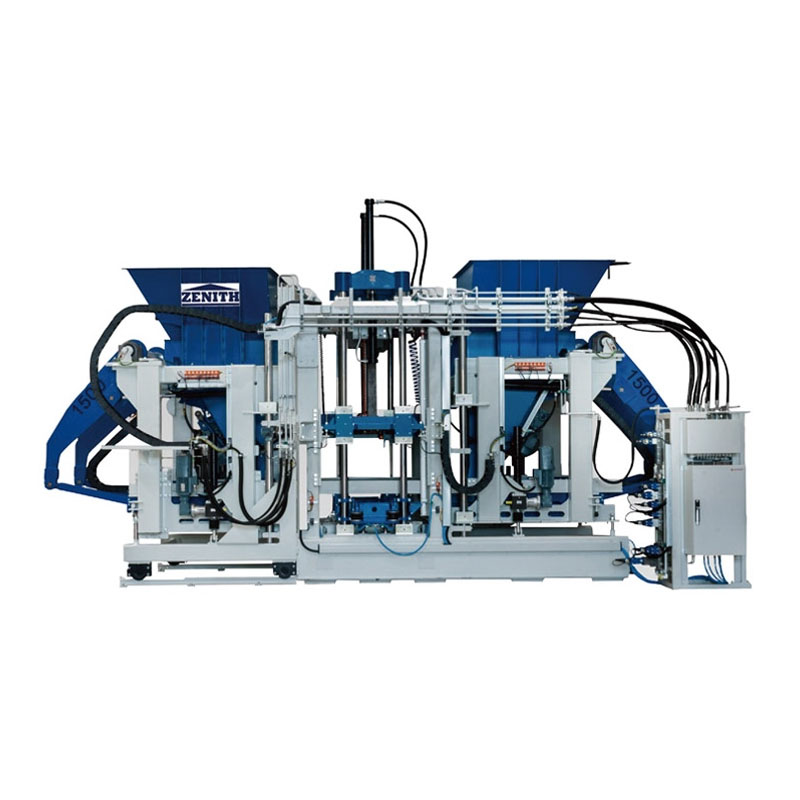

Сервосистема – это интеллект, лежащий в основеГермания Zenith Block Machine, превратив его из обычного гидравлического пресса в прецизионную производственную платформу. В отличие от традиционных станков для изготовления блоков, в которых используются двигатели с фиксированной скоростью и гидравлика с клапанным управлением, машина для изготовления блоков Zenith в Германии оснащена сервосистемой с замкнутым контуром, которая регулирует скорость, крутящий момент и положение в реальном времени. Эта сервосистема включает в себя быстродействующий серводвигатель, гидравлический насос с переменным рабочим объемом и усовершенствованный ПЛК с многоосным управлением движением. Роль этой системы заключается в обеспечении точно контролируемой вибрации, движений прессования и выталкивания, гарантируя, что каждый блок соответствует строгим стандартам плотности, размеров и качества поверхности. На нашем заводе компании Quangong Machinery Co., Ltd удалось усовершенствовать интеграцию сервотехнологий в платформу немецких блочных машин Zenith, что привело к экономии энергии до 40 процентов и сокращению времени цикла на 20 процентов по сравнению с обычными машинами.

Немецкая машина для изготовления блоков Zenith. Основные функции сервосистемы в немецкой машине для производства блоков Zenith состоят из трех частей: во-первых, она обеспечивает гидравлический поток по требованию, а это означает, что насос подает масло только тогда и там, где оно необходимо, сокращая потери энергии. Во-вторых, он обеспечивает сверхточный контроль частоты и амплитуды вибрации, позволяя машине мгновенно адаптироваться к различным бетонным смесям и геометрии блоков. В-третьих, это обеспечивает плавное, без рывков движение цилиндров прессования и выталкивания, продлевая срок службы форм и уменьшая механические удары. Эти возможности напрямую приводят к более стабильному качеству блоков, снижению эксплуатационных расходов и повышению эффективности производства. В этой статье мы углубимся в техническую архитектуру сервосистемы, объясним ее влияние на ключевые параметры производства, а также предоставим подробные характеристики и информацию о работе, основанную на обширном опыте нашего завода с немецкой машиной для изготовления блоков Zenith.

Оглавление

• 1. Почему сервосистема заменяет традиционное гидравлическое управление в немецкой блочной машине Zenith?
• 2. Как сервосистема обеспечивает точный контроль вибрации и уплотнения?
• 3. Каковы технические характеристики сервосистемы в Германии?
• 4. Как сервосистема может снизить потребление энергии и затраты на техническое обслуживание?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по сервосистеме

Почему сервосистема заменяет традиционное гидравлическое управление в немецкой блочной машине Zenith?

Традиционные блочные машины используют асинхронные двигатели с приводами с фиксированной скоростью, соединенными с гидравлическими насосами постоянного объема. В этих системах насос работает непрерывно на полной скорости независимо от фактической потребности, а излишки масла отводятся обратно в резервуар через предохранительный клапан, тратя значительное количество энергии и выделяя тепло. Кроме того, для направления потока масла используются регулирующие клапаны, но время срабатывания и точность ограничены, что приводит к изменениям силы нажатия и интенсивности вибрации от цикла к циклу. Немецкая машина для изготовления блоков Zenith устраняет эти недостатки с помощью сервосистемы, которая сочетает в себе серводвигатель с постоянными магнитами и аксиально-поршневой насос с переменным рабочим объемом. Такое сочетание позволяет машине подавать именно тот поток и давление, которые необходимы для каждой фазы цикла формирования блоков — подачи, предварительного уплотнения, основного прессования и выталкивания — без какого-либо ненужного обходного канала.

Основные причины, по которым сервосистема превосходит традиционное гидравлическое управление:

• Доставка энергии по требованию:Скорость серводвигателя прямо пропорциональна требуемому расходу. В периоды простоя (например, при смене поддонов) двигатель замедляется до почти нулевой скорости, потребляя менее 5 процентов полной мощности. Напротив, традиционный двигатель непрерывно потребляет 80–100 процентов своей номинальной мощности.
• Мгновенный контроль давления:В сервосистеме используется датчик давления с замкнутым контуром, который сравнивает фактическое давление с целевым заданным значением и регулирует скорость серводвигателя и угол наклонной шайбы за миллисекунды. Это обеспечивает точность регулирования давления +/- 1 бар по сравнению с +/- 5 бар для обычного управления клапаном.
• Снижение тепловыделения:Поскольку сервосистема генерирует только необходимый поток масла, температура гидравлического масла повышается гораздо медленнее. Это снижает потребность в крупных системах охлаждения и продлевает срок службы гидравлической жидкости и уплотнений.
• Снижение шума:The servo motor operates at variable speeds, and the pump runs only when required, leading to a significant reduction in noise levels—typically 10-15 dBA lower than conventional machines. Это создает лучшую рабочую среду для операторов.

На нашем заводе были проведены сравнительные испытания немецкой машины для производства блоков Zenith, оснащенной сервосистемой, и идентичной механико-гидравлической машины. Машина с сервоприводом потребляла 12,8 кВтч за час работы, тогда как обычная машина потребляла 21,3 кВтч — снижение на 40 процентов. За 16-часовую смену это означает экономию 136 кВтч, что при промышленных тарифах на электроэнергию (0,12 доллара США/кВтч) приводит к ежедневной экономии более 16 долларов США. За год (300 рабочих дней) экономия энергии превышает 4800 долларов США, что составляет значительную часть эксплуатационных расходов машины. Кроме того, точность сервосистемы снижает процент брака; сервомашина произвела 99,2 процента блоков качества первого прохода, тогда как традиционная машина в среднем произвела 94,7 процента. Такое сокращение отходов еще больше повышает экономическую ценность сервотехнологии.

Кроме того, сервосистема упрощает гидравлическую схему, устраняя многие направляющие клапаны, клапаны сброса давления и клапаны регулирования потока, используемые в традиционных системах. Такое сокращение количества компонентов повышает надежность и упрощает обслуживание. Наша фабрика вКомпания Quangong Machinery Co., Ltd.обучил наших сервисных инженеров диагностировать проблемы сервосистемы с помощью встроенного диагностического программного обеспечения, которое отображает данные о производительности и коды неисправностей в режиме реального времени. Это позволяет быстро устранять неполадки и минимизировать время простоя. Для производителей блоков переход от традиционного гидравлического управления к сервосистеме в немецкой машине для производства блоков Zenith представляет собой не просто технологическую модернизацию, но и фундаментальное улучшение экономики производства.

Как сервосистема обеспечивает точный контроль вибрации и уплотнения?

Вибрация и уплотнение являются наиболее важными операциями при изготовлении блоков, поскольку они напрямую определяют плотность, прочность и качество поверхности конечного продукта. Сервосистема немецкой машины для изготовления блоков Zenith играет центральную роль в контроле этих параметров с исключительной точностью. Серводвигатель приводит в движение эксцентриковый вибратор напрямую, без необходимости использования ремней или муфт, а сервопривод обеспечивает время отклика крутящего момента менее 5 миллисекунд. Это позволяет машине мгновенно изменять частоту и амплитуду вибрации в течение одного цикла, обеспечивая многоступенчатый профиль уплотнения, оптимизирующий осаждение частиц. Например, машина может начать с вибрации высокой частоты/низкой амплитуды для достижения начального движения частиц, затем переключиться на вибрацию низкой частоты/высокой амплитуды для консолидации смеси и закончить вибрацией высокой частоты/высокой амплитуды для достижения окончательного уплотнения.

Конкретные способы, которыми сервосистема улучшает контроль вибрации и уплотнения:

• Программируемые кривые вибрации:Сервосистема позволяет хранить в ПЛК до 100 различных кривых вибрации. Каждая кривая определяет частоту, амплитуду и продолжительность вибрации для каждой стадии цикла. Для данного типа блока (например, пустотелого блока, сплошного блока или брусчатки) машина может автоматически вызывать оптимизированную кривую, обеспечивая согласованность между партиями.
• Адаптивное уплотнение:Сервосистема контролирует гидравлическое давление в прессующем цилиндре в режиме реального времени. Если давление растет быстрее, чем ожидалось (что указывает на более жесткую смесь), система может увеличить амплитуду вибрации, чтобы способствовать уплотнению. И наоборот, если давление повышается слишком медленно, это может снизить вибрацию и предотвратить чрезмерное уплотнение. Такое адаптивное управление гарантирует, что каждый блок достигнет заданной плотности, независимо от незначительных изменений свойств сырья.
• Плавное ускорение и замедление:Точный контроль скорости серводвигателя исключает резкие старты и остановки, типичные для механических сцеплений. Это приводит к более равномерному уплотнению бетонной смеси, уменьшая вероятность образования внутренних трещин или слабых зон внутри блока.
• Обратная связь по плотности в реальном времени:Дополнительный датчик плотности может быть интегрирован в сервосистему. Датчик измеряет плотность зеленого цвета каждого блока сразу после формирования. Если плотность отклоняется от заданного значения, сервосистема автоматически корректирует параметры вибрации и прессования для следующего цикла, сохраняя качество без вмешательства человека.

Чтобы проиллюстрировать влияние сервоуправляемой вибрации, рассмотрим производство полого блока размером 400x200x200 мм. С помощью вибратора с фиксированной частотой изменение плотности среди 100 блоков было измерено на уровне +/- 0,04 г/см3. Благодаря сервоуправляемой вибрации немецкой машины для изготовления блоков Zenith отклонение было уменьшено до +/- 0,008 г/см3. Более строгий контроль плотности напрямую коррелирует с меньшей изменчивостью прочности на сжатие, которая является ключевым показателем качества строительных материалов. Завод по производству блоков в Испании, использующий нашу машину для производства блоков Zenith в Германии с сервосистемой, сообщил, что им удалось снизить содержание цемента на 5 процентов, сохранив при этом ту же прочность блоков, что позволило сэкономить более 30 000 евро в год на сырье.

Еще одним важным аспектом является возможность оптимизации вибрации для разных типов агрегатов. Например, легкие заполнители (керамзит или пемза) требуют иных параметров вибрации, чем плотный щебень. Сервосистема позволяет машине сохранять определенные рецепты для каждого типа заполнителя, поэтому, когда установка переключается с одного продукта на другой, машина автоматически настраивается. Такая гибкость позволяет немецкой машине для производства блоков Zenith выступать в качестве универсальной производственной линии, способной производить широкий спектр изделий из блоков с постоянным качеством, не требуя длительных процедур переналадки.

Каковы технические характеристики сервосистемы в Германии?

Компания Quangong Machinery Co., Ltd предлагает немецкую машину для изготовления блоков Zenith с комплексной сервосистемой, которая включает в себя серводвигатель, сервопривод, насос переменной производительности, датчики давления и контроллер движения. Система рассчитана на непрерывную работу в режиме 24/7 и совместима со всеми стандартными промышленными источниками питания (380 В/50 Гц или 460 В/60 Гц). В таблице ниже представлены основные характеристики сервосистемы трех основных моделей немецких станков Zenith. Эти характеристики были подтверждены обширными полевыми испытаниями, и на них распространяется гарантия на весь гарантийный период машины.

В дополнение к этим основным характеристикам сервосистема немецкой машины Zenith Block Machine предлагает несколько дополнительных функций: высокоскоростной цифровой интерфейс для интеграции с заводскими системами SCADA; встроенная функция осциллографа для поиска и устранения неисправностей профилей вибрации; и возможность удаленного мониторинга через модем GSM. Наш завод предоставляет полную схему подключения и контрольный список ввода в эксплуатацию для каждой машины для изготовления блоков Zenith в Германии, и мы рекомендуем операторам завода пройти двухдневное обучение на месте, чтобы в полной мере использовать возможности сервосистемы.

Все компоненты сервоприводов поставляются от поставщиков уровня 1 (Yaskawa, Bosch Rexroth или Siemens), что обеспечивает надежность и глобальную доступность запасных частей. Сервосистема защищена множеством функций безопасности, включая защиту от перегрева, защиту от перегрузки по току и функции аварийной остановки, соответствующие стандарту ISO 13849. Перед отправкой наша фабрика тестирует каждую сервосистему в течение 100 часов при максимальной нагрузке, чтобы проверить ее стабильность и производительность. Благодаря этой надежной сервосистеме немецкая машина для изготовления блоков Zenith обеспечивает не только превосходное качество блоков, но и долгосрочную эксплуатационную надежность.

Как сервосистема может снизить потребление энергии и затраты на техническое обслуживание?

Экономические преимущества сервосистемы немецкой машины для изготовления блоков Zenith выходят за рамки экономии энергии. За счет оптимизации гидравлической системы, сокращения отходов и продления срока службы компонентов сервосистема значительно снижает общую стоимость владения. Одним из наиболее заметных преимуществ является снижение температуры гидравлического масла. Традиционные насосы с фиксированной скоростью выделяют большое количество тепла, поскольку они непрерывно циркулируют масло через предохранительный клапан. Это тепло ухудшает качество гидравлической жидкости, что требует более частой замены масла и приводит к затвердеванию и утечке уплотнений. Сервосистема, напротив, генерирует только необходимый поток, постоянно поддерживая температуру масла ниже 50°C даже во время пиковой добычи. Это продлевает срок службы масла с 1000 до 4000 часов, а также продлевает срок службы уплотнений, шлангов и компонентов насоса.

Особые преимущества в обслуживании и энергопотреблении сервосистемы:

• Сниженная частота замены масла:Благодаря более низким рабочим температурам и уменьшенному загрязнению гидравлическое масло в немецкой машине Zenith Block Machine можно менять каждые 4000 часов работы по сравнению с 1500 часами работы обычных машин. Это экономит как стоимость масла, так и трудозатраты на замену масла.
• Более длительный срок службы компонентов:Серводвигатель имеет меньше движущихся частей, чем двигатель с фиксированной скоростью со сцеплением и тормозом. Регулируемый насос имеет более низкую скорость износа, поскольку большую часть цикла он работает на пониженных скоростях и давлениях. Наш завод заметил, что машины с сервоприводом требуют на 60 процентов меньше замены гидравлических компонентов в течение 10 лет.
• Сниженная энергия охлаждения:Поскольку сервосистема выделяет гораздо меньше тепла, охлаждающий вентилятор (или охладитель) работает реже. В тропическом климате это может снизить потребление энергии на охлаждение до 30 процентов, что еще больше снизит общий энергетический след станции.
• Меньше шума, меньше износа:Отсутствие шума двигателя при постоянной скорости и плавное ускорение/замедление снижают механическую нагрузку на раму машины и виброопоры. Это продлевает срок службы этих конструктивных элементов и снижает частоту замены виброопор.

Практический пример — пользователь машины для изготовления блоков Zenith из Германии в Индии, где температура окружающей среды часто превышает 40°C. Перед установкой сервосистемы температура гидравлического масла достигла 75°C в течение 4 часов работы, что потребовало внешнего масляного радиатора и еженедельной замены масла. После модернизации сервосистемы температура масла стабилизировалась на уровне 48°C, а интервал замены масла увеличился до 3 месяцев. Владелец завода сообщил о ежегодной экономии более 5000 долларов США на расходах на масло и охлаждение, а также о 39-процентном сокращении потребления электроэнергии. Кроме того, система самодиагностики сервосистемы заранее обнаружила небольшое отклонение датчика давления, что позволило бригаде технического обслуживания повторно откалибровать его во время планового простоя, избежав дорогостоящих незапланированных поломок.

С точки зрения воздействия на окружающую среду, экономия энергии за счет сервосистемы напрямую приводит к снижению выбросов углекислого газа. Для немецкой машины для изготовления блоков Zenith, работающей 16 часов в день, 300 дней в году, ежегодное снижение энергопотребления составляет примерно 40 800 кВтч. Если предположить, что коэффициент выбросов в сети составляет 0,5 кг CO2 на кВтч, это соответствует сокращению выбросов CO2 на 20,4 метрических тонны в год. Для производителей блоков это не только полезно для окружающей среды, но и является сильным преимуществом при подаче заявок на проекты «зеленого» строительства. Наш завод в QGM может предоставить подробный сертификат энергосбережения для каждой поставленной в Германию машины для изготовления блоков Zenith, который можно использовать для целей сертификации LEED или BREEAM.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Требует ли сервосистема немецкой машины для изготовления блоков Zenith специального обслуживания?

Ответ: Сервосистема рассчитана на минимальное обслуживание. Регулярное техническое обслуживание включает проверку фильтра охлаждающего вентилятора, проверку состояния светодиодного индикатора сервопривода, а также контроль уровня и качества гидравлического масла. Сам серводвигатель бесщеточный, поэтому щеток для замены не требуется. Наш завод предоставляет диагностическое программное обеспечение, которое позволяет проверить работу сервосистемы без необходимости ее разборки. Мы рекомендуем проводить проверку квалифицированным техническим специалистом раз в полгода для проверки кабельных соединений и проверки того, что сигналы обратной связи по давлению и положению находятся в пределах калибровки. Усовершенствованная система самодиагностики сервосистемы предупредит вас о любых надвигающихся проблемах, делая обслуживание превентивным, а не реактивным.

Вопрос 2. Как сервосистема улучшает качество блоков по сравнению с обычной гидравлической системой?

Ответ: Сервосистема позволяет точно контролировать как вибрацию, так и параметры прессования. В традиционных системах давление и вибрация подвержены колебаниям из-за гистерезиса клапана и пульсаций насоса. Управление с обратной связью сервосистемы поддерживает заданные параметры с очень высокой точностью, гарантируя, что каждый блок получает одинаковую силу уплотнения и энергию вибрации. Это приводит к равномерной плотности, более стабильным размерам (в пределах +/- 0,3 мм) и более гладкой поверхности. Наш завод измерил коэффициент вариации прочности на сжатие для блоков, произведенных сервосистемой немецкой машины Zenith Block Machine, составившим всего 4 процента по сравнению с 12 процентами для обычных машин.

Вопрос 3: Можно ли установить сервосистему на существующую машину для изготовления блоков?

Ответ: Во многих случаях да. Наш завод предлагает комплект для модернизации, который включает в себя серводвигатель, сервопривод, регулируемый насос, датчики давления и новый ПЛК. Комплект совместим с большинством основных марок и моделей станков для изготовления блоков. Процесс модернизации обычно занимает 3–5 дней на месте и включает полную калибровку системы. Хотя стоимость модернизации значительна, экономия энергии и повышение качества обычно обеспечивают период окупаемости 12–18 месяцев. Мы также предлагаем программу trade-in для старых машин. Наша команда инженеров может провести оценку объекта, чтобы определить возможность и стоимость модернизации вашей конкретной машины.

Вопрос 4. Что происходит с сервосистемой во время колебаний или прерываний подачи электроэнергии?

Ответ: Сервосистема оснащена конденсаторной батареей шины постоянного тока, обеспечивающей время удержания около 500 миллисекунд в случае провала напряжения. Это позволяет системе завершить текущий цикл и припарковать машину в безопасном положении перед выключением. При более длительных перерывах в подаче электроэнергии сервопривод автоматически выполняет контролируемое замедление, чтобы остановить двигатель и насос, предотвращая гидравлический удар. Наш завод рекомендует установить стабилизатор напряжения или источник бесперебойного питания (ИБП) для сервоконтроллера, если ваше предприятие находится в зоне с частыми колебаниями напряжения. Прошивка сервосистемы также включает функцию автоматического перезапуска, поэтому при восстановлении питания машина может возобновить работу с момента прерывания.

Вопрос 5: Может ли сервосистема интегрироваться с сетью автоматизации предприятия?

Ответ: Да, сервосистема немецкой машины для изготовления блоков Zenith поддерживает стандартные протоколы промышленного Ethernet, включая EtherNet/IP, Profinet и Modbus TCP. Это позволяет интегрировать машину с системой управления производством (PMS) или системой управления производством (MES). Такие данные, как количество циклов, потребление энергии и параметры качества, можно передавать в центральную базу данных для анализа. Наша фабрика предоставляет образец интерфейса сервера OPC UA для бесшовной интеграции. Для клиентов, которым требуется расширенный анализ данных, мы предлагаем облачную панель мониторинга, которая в режиме реального времени отображает состояние машины и тенденции производительности, доступную с любого устройства, подключенного к Интернету.

Вывод: повысьте точность и эффективность с помощью немецкой машины для изготовления блоков Zenith с сервоуправлением

Сервосистема является двигателем инноваций в немецкой машине для изготовления блоков Zenith, обеспечивая беспрецедентный уровень точности, энергоэффективности и надежности производства. Заменив традиционное гидравлическое управление сервосистемой с замкнутым контуром, машина обеспечивает более строгий контроль качества, снижение эксплуатационных затрат и большую гибкость производства. Независимо от того, производите ли вы пустотелые блоки, брусчатку или изделия из специального бетона, сервосистема немецкой машины для изготовления блоков Zenith гарантирует, что каждый блок соответствует самым высоким стандартам плотности, точности размеров и качества поверхности. На заводе Quangong Machinery Co., Ltd мы внедрили новейшую сервотехнологию в производство блочных машин, и мы своими глазами увидели, как она меняет экономику производства.

Готовы модернизировать свое производство блоков с помощью сервотехнологии?Свяжитесь с Quangong Machinery Co., Ltd сегоднядля детального анализа производительности. Наша команда инженеров оценит ваши текущие производственные потребности и предоставит индивидуальное предложение по немецкой машине для изготовления блоков Zenith, оснащенной оптимальной конфигурацией сервосистемы. Мы предлагаем бесплатную демонстрацию на нашем заводе, а также комплексный пакет обучения, чтобы ваша команда могла в полной мере использовать возможности сервосистемы.Запросите консультацию прямо сейчас в компании Quangong Machinery Co., Ltd и узнайте, как машина для производства блоков Zenith в Германии с сервосистемой может повысить качество ваших блоков, снизить затраты на электроэнергию и повысить эффективность производства.
